Jenis-Jenis Las (Welding)


Berdasrkan klasifikasi ini pengelasan dapat dibagi dalam tiga kelas utama yaitu : pengelasan cair, pengelasan tekan dan pematrian.

1. Pengelasan cair adalah cara pengelasan dimana sambungan dipanaskan sampai mencair dengan sumber panas dari busur listrik atau sumber api gas yang terbakar.
2. pengelasan tekan adalah pcara pengelasan dimana sambungan dipanaskan dan kemudian ditekan hingga menjadi satu.
3. pematrian adalah cara pengelasan diman sambungan diikat dan disatukan denngan menggunakan paduan logam yang mempunyai titik cair rendah. Dalam hal ini logam induk tidak turut mencair.

Pemotongan yang dibahas dalam buku ini adalah cara memotong logam yang didasarkan atas mencairkan logam yang dipotong. Cara yang banyak digunakan dalam pengelasan adalah pemotongan dengan gas oksigen dan pemotongan dengan busur listrik.

Pengelasan yang paling banyak ndigunakan pada waktu ini adalah pengelasan cair dengan busur gas. Karena itu kedua cara tersebut yaitu las busur listrik dan las gas akan dibahas secara terpisah. Sedangkan cara-cara penngelasan yang lain akan dikelompokkan dalam satu pokok bahasan. Pemotongan, karena merupakan masalah tersendiri maka pembahasannya juga dilakukan secara terpisah.

Dibawah ini klasifikasi dari cara pengelasan :
a) Pengelasan cair

Ø Las gas
Ø Las listrik terak
Ø Las listrik gas
Ø Las listrik termis
Ø Las listrik elektron
Ø Las busur plasma

b) Pengelasan tekan

Ø Las resistensi listrik
Ø Las titik
Ø Las penampang
Ø Las busur tekan
Ø Las tekan
Ø Las tumpul tekan
Ø Las tekan gas
Ø Las tempa
Ø Las gesek
Ø Las ledakan
Ø Las induksi
Ø Las ultrasonic
c) Las busur

Ø Elektroda terumpan
d) Las busur gas

Ø Las m16
Ø Las busur CO2
e) Las busur gas dan fluks

Ø Las busur CO2 dengan elektroda berisi fluks
Ø Las busur fluks
ü Las elektroda berisi fluks
ü Las busur fluks
o Las elektroda tertutup
o Las busur dengan elektroda berisi fluks
o Las busur terendam
ü Las busur tanpa pelindung
o Elektroda tanpa terumpan
ü Las TIG atau las wolfram gas

A. LAS BUSUR LISTRIK
Las busur listrik atau pada umumnya disebut las listrik termasuk suatu proses penyambungan logam dengan menggunakan tenaga listrik sebagai sumber panas. Jadi surnber panas pada las listrik ditimbulkan oleh busur api arus listrik, antara elektroda las dan benda kerja.
Benda kerja merupakan bagian dari rangkaian aliran arus listrik las. Elektroda mencair bersama-sama dengan benda kerja akibat dari busur api arus listriik.
Gerakan busur api diatur sedemikian rupa, sehingga benda kerja dan elektroda yang mencair, setelah dingin dapat menjadi satu bagian yang sukar dipisahkan.

J
enis sambungan dengan las listrik ini merupakan sambungan tetap.Penggolongan macam proses las listrik antara lain, ialah :
1. Las listrik dengan Elektroda Karbon, misalnya :
aLas listrik dengan elektroda karbon tunggal
bLas listrik dengan elektroda karbon ganda.


Pad alas listrik dengan elektroda karbon, maka busur listrik yang terjadi diantara ujung elektroda karbon dan logam atau diantara dua ujung elektroda karbon akan memanaskan dan mencairkan logam yang akan dilas. Sebagai bahan tambah dapat dipakai elektroda dengan fluksi atau elektroda yang berselaput fliksi.
1.                  Las Listrik dengan Elektroda Logam, misalnya :
a.                   Las listrik dengan elektroda berselaput,
b.                  Las listrik TIG (Tungsten Inert Gas),
c.                   Las listrik submerged.

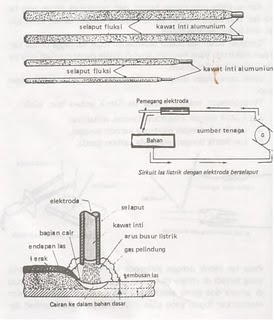

a. Las listrik dengan elektroda berselaput
Las listrik ini menggunakan elektroda berelaput sebagai bahan tambahan.


Busur listrik yang terjadi di antara ujung elektroda dan bahan dasar akan mencairkan ujung elektroda dan sebagaian bahan dasar. Selaput elektroda yang turut terbakar akan mencair dan menghasilkan gas yang melindungi ujung elekroda kawah las, busur listrik terhadap pengaruh udara luar. Cairan selaput elektroda yang membeku akan memutupi permukaan las yang juga berfungsi sebagai pelindung terhadap pengaruh luar.
Perbedaan suhu busur listrik tergantung pada tempat titik pengukuran, missal pada ujung elektroda bersuhu 3400° C, tetapi pada benda kerja dapat mencapai suhu 4000° C.

b. Las Listrik TIG
Las listrik TIG (Tungsten Inert Gas = Tungsten Gas Mulia) menggunakan elektroda wolfram yang bukan merupakan bahan tambah. Busur listrik yang terjadi antara ujung elektroda wolfram dan bahan dasar merupakan sumber panas, untuk pengelasan. Titik cair elektroda wolfram sedemikian tingginya sampai 3410° C, sehingga tidak ikut mencair pada saat terjadi busur listrik.
Tangkai listrik dilengkapi dengan nosel keramik untuk penyembur gas pelindung yang melindungi daerah las dari luar pada saat pengelasan.
Sebagian bahan tambah dipakai elektroda tampa selaput yang digerakkan dan didekatkan ke busur yang terjadi antara elektroda wolfram dengan bahan dasar.
Sebagi gas pelindung dipakai argon, helium atau campuran dari kedua gas tersebut yang pemakainnya tergantung dari jenis logam yang akan dilas.
Tangkai las TIG biasanya didinginkan dengn air yang bersirkulasi.

Pembakar las TIG terdiri dari :




1) Penyedia arus
2) Pengembali air pendingi,
3) Penyedia air pendingin,
4) Penyedia gas argon,
5) Lubang gas argon ke luar,
6) Pencekam elektroda,
7) Moncong keramik atau logam,
8) Elektroda tungsten,
9) Semburan gas pelindung

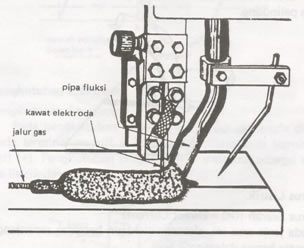

c. Las Listrik Submerged
Las listrik submerged yang umumnya otomatis atau semi otomatis menggunakan fluksi serbuk untuk pelindung dari pengaruh udara luar. Busur listrik di antara ujung elektroda dan bahan dasar di dalam timnunan fluksi sehingga tidak terjadi sinar las keluar seperti biasanya pada las listrik lainya. Operator las tidak perlu menggunakan kaca pelindung mata (helm las).
Pada waktu pengelasan, fluksi serbuk akan mencir dan membeku dan menutup lapian las. Sebagian fluksi serbuk yang tidak mencair dapat dipakai lagi setelah dibersihkan dari terak-terak las.
Elektora yang merupakan kawat tampa selaput berbentuk gulungan (roll) digerakan maju oleh pasangan roda gigi yang diputar oleh motor listrik ean dapat diatur kecepatannya sesuai dengan kebutuhan pengelasan.

d. Las Listrik MIG
Seperti halnya pad alas listrik TIG, pad alas listrik MIG juga panas ditimbulkan oleh busur listrik antara dua electron dan bahan dasar.
Elektroda merupakan gulungan kawat yang berbentuk rol yang geraknya diatur oleh pasangan roda gigi yang digerakkan oleh motor listrik. Gerakan dapat diatur sesuai dengan keperluan. Tangkai las dilengkapi dengan nosel logam untuk menghubungkan gas pelindung yang dialirkan dari botol gas melalui slang gas.
Gas yang dipakai adalah CO2 untuk pengelasan baja lunak dan baja. Argon atau campuran argon dan helium untuk pengelasan aluminium dan baja tahan karat. Proses pengelasan MIG ini dadpat secara semi otomatik atau otomatik. Semi otomatik dimaksudkan pengelasan secara manual, sedangkan otomatik adalah pengelasan yang seluruhnya dilaksanakan secara otomatik.
Elektroda keluar melalui tangkai bersama-sama dengan gas pelindung.
